3D Scan Measuring Target Reflector 5/8" Thread With Magnet Base Total Station Reflector กล่องที่ใช้ในการสแกน 3 มิติ

3D Scan Measuring Black and White Target Reflector กับฐานแม่เหล็ก

รุ่น:ADSmini108-2

ภาพรวม:

A. 6 "วงกลมดํา/ขาวทิศ & หันเป้าหมายสําหรับสถานีสแกน

B. การติดตั้งสตับแบบมาตรฐานของ Leica บนตัวอย่างเช่น GLS12 pole

C. ความสูงของศูนย์กลางที่ความสูงของตัวสะท้อนแบบมาตรฐานของ Leica

D. 5/8"พื้นฐานแบบกลมภายใน

E. โยกอะลูมิเนียมแบบแอนอดิซ และแผ่นเป้าหมายที่ไม่สะท้อนแสง

F. ความสูงแกน: 135mm

ข้อมูลทางเทคนิค:

กล่องประกอบด้วย:

เป้าหมายสแกน

แม็กเนตแบบเรียบ

กล่อง:

กระเป๋าสะพายอ่อน

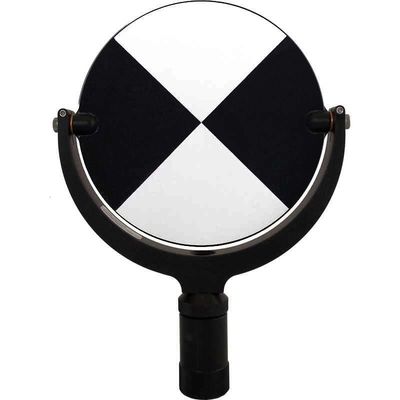

สแกนเป้าหมาย:

ดําและขาว

175.5mm ความสูงกลาง

กว้าง 6 นิ้ว (152.4 มม.)

5/8 นิ้วเส้นใยด้านล่าง

เป้าหมายสแกนเลเซอร์สแกน 3 มิติถูกออกแบบมาเพื่อการสํารวจสถานีทั้งหมด เพื่อให้การวัดแม่นยําและน่าเชื่อถือได้

คุณสมบัติการเลื่อนที่ปรับได้ ทําให้สามารถใช้งานได้หลากหลายรูปแบบ

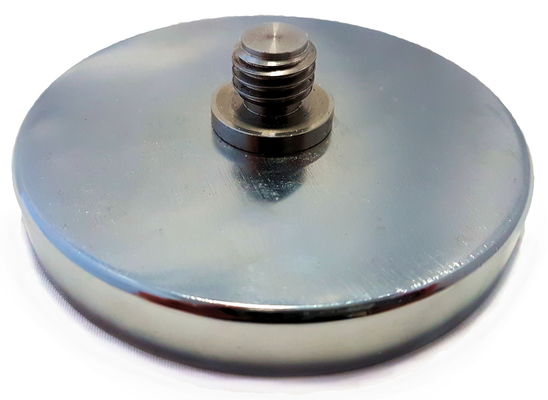

ฐานแม่เหล็ก:

เหมาะสําหรับการติดตั้งเป้าหมายการสแกน เครื่องรับ GPS หรือพริสม บนพื้นผิวเหล็กเรียบ

แรงดึง 55 กิโลกรัม Ø 100 มม ความสูง 21 มม น้ําหนัก 450 กรัม

เป้าหมายและการสแกน

เป้าหมายคือวัตถุฟิสิกส์ที่คุณตั้งไว้ในเว็บไซต์ ที่โปรแกรมสแกนใช้ในการผูกสแกนหลายครั้งด้วยกัน กระบวนการของการผูกสแกนด้วยกันเรียกว่า การลงทะเบียนถ้าคุณตั้งเป้าหมายของคุณถูกต้อง, โปรแกรมจะสามารถจดทะเบียนการสแกนของคุณพร้อมกับความสะดวกเทียบ. อย่างไรก็ตาม, ถ้าเป้าหมายถูกวางผิดพลาด, การจดทะเบียนมือจํานวนมากจะจําเป็นต้อง.การลงทะเบียนด้วยมือ ใช้เวลามากและมันคุ้มค่าอย่างแน่นอนที่จะใช้เวลาเพิ่มเติมในสนาม เพื่อตั้งเป้าหมายอย่างถูกต้อง

ตั้งเป้าหมาย

เมื่อตั้งเป้าหมาย คุณจําเป็นต้องจําไว้ว่า 3 เป้าหมายอย่างน้อยที่จําเป็นต้องบันทึกการสแกนสองครั้งพร้อมกันนั่นหมายความว่าสแกนต่อเนื่องแต่ละครั้งต้องมีเป้าหมายสามอย่างที่เหมือนกันกับการสแกนก่อนหน้านี้. แนะนําให้มีเป้าหมายสูงสุดถึงห้าเป้าหมายเป็นเครือข่ายความปลอดภัย แต่การมีเป้าหมายมากเกินไปจะใช้เวลาในการตั้งค่าและจะใช้เวลาในการประมวลผลของโปรแกรมการลงทะเบียนมากขึ้น

เมื่อ กําหนด เป้าหมาย จง พิจารณา ปัจจัย ต่อ ไป นี้ รู้ ว่า ปัจจัย เหล่า นี้ จะ เปลี่ยน ไป ตาม ผู้ ผลิต

1. การแก้ไข:ความละเอียดของเครื่องสแกนของคุณจะส่งผลต่อระยะทางที่คุณสามารถตั้งเป้าหมายของคุณ เช่น สําหรับเครื่องสแกน FARO ในระยะ 1/4 นิ้ว เป้าหมายสามารถอยู่ห่างจากเครื่องสแกนได้ถึง 60 ฟุตใน 1/8th มันสามารถอยู่ห่างไปถึง 30 ฟุต.
2. ระยะทาง:อย่างที่กล่าวไว้ข้างต้น เป้าหมายสามารถอยู่ห่างจากเครื่องสแกนได้เพียงระยะหนึ่ง และยังคงให้การจดทะเบียนที่แม่นยําเช่นมีฝุ่นและความชื้นมากมายในพื้นที่
3. สังคมปัจจัยต่างๆ เช่น แสงแดด ฝุ่น และความชื้น สามารถมีผลต่อการจับเป้าหมายได้อย่างแม่นยํา
4. ขนาดของเป้าหมาย:เป้าหมายขนาดเล็ก ๆ ต้องวางใกล้กับเครื่องสแกนเป้าหมายมักจะมีคําแนะนําเกี่ยวกับระยะห่างจากเครื่องสแกน
5. ความสั่นสะเทือนใดๆหากคุณอยู่ในห้องที่มีการสั่นสะเทือน หรือกระแสอากาศที่แรงมาก เช่น สถานที่ที่มีเครื่องจักร ระวังว่าเป้าหมายของคุณอาจเคลื่อนย้าย และใช้มาตรการระวังเพิ่มเติมเพื่อรักษาความปลอดภัย
